LIVELLO DI USCITA

• Livello nominale: 1,55 V RMS
• Livello massimo di uscita (bilanciato): 9,6 V RMS
• Livello massimo di uscita (sbilanciato): 4,8 V RMS
• Impedenza di uscita: 50 Ohm

RISPOSTA IN FREQUENZA

Questi valori sono validi per qualsiasi livello fino a 10 V RMS:

• ±0 dB, da 20 Hz a 20 kHz
• ±3 dB, da 0,2 Hz a 1,2 MHz

SENSIBILITÀ D’INGRESSO

• Livello nominale: 100 mV
• Livello di saturazione: 5 V RMS
• Impedenza nominale d’ingresso: 39 kOhm
• Regolazione separata del livello d’ingresso per ciascuno dei 7 ingressi di linea: da −12 a +12 dB

LIVELLO DI INGRESSO

• Livello massimo d’ingresso (bilanciato): 9,6 V RMS
• Livello massimo d’ingresso (sbilanciato): 4,8 V RMS

RITARDO DI GRUPPO

• Ritardo di propagazione <300 ns, stabile in frequenza da DC a 200 kHz

DISTORSIONE

• Livello di uscita: 1 V RMS, banda di misurazione 80 kHz
• Impedenza di terminazione: 600 Ohm
• THD con ingresso e uscita sbilanciati: 0,0002%, stabile al variare della frequenza

DISTORSIONE (SEGUE)

• THD, ingresso bilanciato → uscita bilanciata: 0,0001%, stabile con la frequenza
• IMD, ingresso sbilanciato → uscita sbilanciata: 0,0002%
• IMD, ingresso bilanciato → uscita bilanciata: 0,0001%

VELOCITÀ

• Slew rate degli stadi di amplificazione: 2500 V/µs
• Tempo di salita: <400 ns

RUMORE

• Rapporto segnale/rumore sull’ingresso linea: >126 dB (0,01 Hz – 10 MHz)
• Pesato ASA A: >136 dB

ALIMENTAZIONE

• Tensione nominale di rete: 115 V o 230 V
• Intervallo della tensione d’ingresso: ±15%
• Consumo massimo: 70 W

MESSA A TERRA

• Massa e terra sono separate
• Collegamento opzionale tra terra e massa per eliminare tutti i loop di massa

CARATTERISTICHE DI SICUREZZA

• Commutazione automatica in MUTE se la tensione di rete diminuisce o viene interrotta
• Protezione automatica contro i loop di registrazione (tape loop)

COMANDI DEL PANNELLO FRONTALE

• Interruttore MUTE/POWER
• Controllo del volume
• Controllo del bilanciamento
• Selettore RECORD/MENU
• Selettore PHASE/EDIT
• 7 ingressi

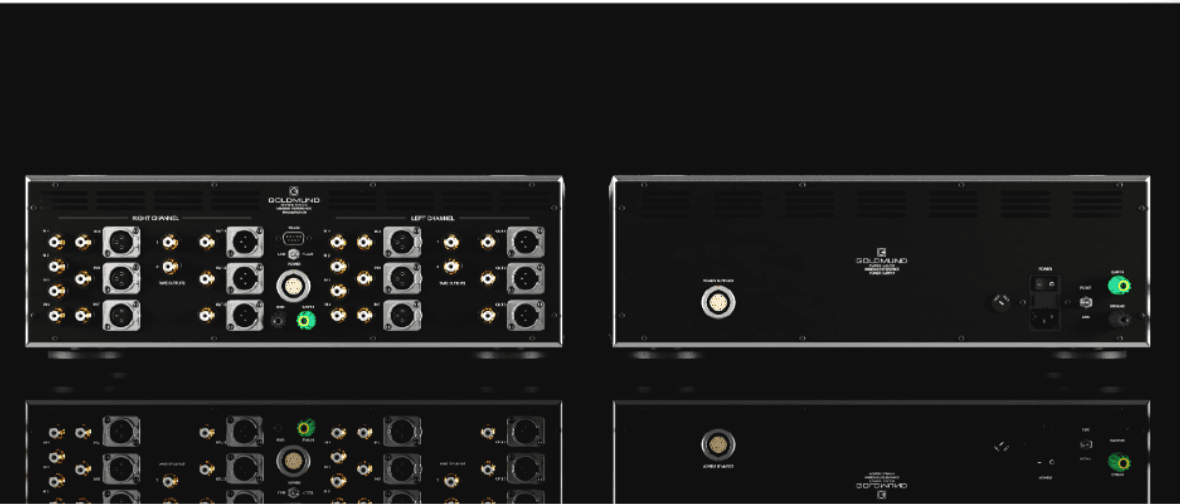

CONNETTORI E COMANDI DEL PANNELLO POSTERIORE

• Connettore di alimentazione
• Terminale di messa a terra (giallo-verde)
• Connettori di uscita XLR (destro e sinistro), bilanciati
• Connettori di uscita RCA (destro e sinistro) per Tape e linea
• Uscite di linea
• Postazione di massa del segnale (nera)
• Connettori d’ingresso XLR (destro e sinistro), bilanciati
• Connettori d’ingresso RCA (destro e sinistro) per Tape e linea
• Link/collegamento di massa (ground lift)
• Connettore RS232

CONTROLLI DELL’ALIMENTAZIONE

• Fusibile principale: 2,5 A ritardato (slow-blow)

DIMENSIONI E PESO

Preamplificatore

• 44 L × 16 H × 40,6 P cm
• 17,3 L × 6,3 H × 16 P pollici
• Peso: 20 kg

Alimentatore

• 44 L × 16 H × 39 P cm
• 17,3 L × 6,3 H × 15,4 P pollici
• Peso: 25 kg

In parole semplici

Si tratta di un preamplificatore audio di livello molto elevato, con caratteristiche tecniche notevoli: distorsione estremamente bassa (THD fino allo 0,0001%), rapporto S/N superiore a 126 dB, ampia risposta in frequenza e ingressi/uscite sia bilanciati XLR sia sbilanciati RCA.
